Hardware DSP-Audiofilter LINGUA in Kombination
mit
der NoiseReduction des Icom IC9700
Wegen der sehr schnellen Zuschaltbarkeit (im Gegensatz
zu DSP PC-Software Filter(siehe unten))
und auch wegen der geringen Verzögerungszeit wollte ich
ab 2012/13 zu einem externen DSP Audiofilter wechseln.
Da diese Filter aber nur immer damit beworben wurden,
Störsignale zu filtern,
mein Ziel aber vielmehr die Rauschfilterung war, zögerte
ich einen dieser teuren Filter
"auf Glück" zu kaufen.
Den Ausschlag zum Kauf eines LINGUA V6 DSP Audiofilter
im Dezember 2013
gab schlussendlich ein CQ DL Bericht von Wolfgang DJ3TZ.
Er berichtete vom erfolgreichen Einsatz der Lingua DSP
im monatlich stattfindenden 2m SSB
NAC Aktivitätsabend und dem deutlich reduzierten
Rauschen, der leisen SSB Phonie Signale.
Nach dem Wechsel von meinem altgedienten Kenwood TS2000
zu einem Icom IC9700 (mit eingebautem NoiseReduction
Filter) stellte sich die Frage:
Wohin mit dem externen LINGUA V6 DSP Filter ?
Kurzentschlossen wurden beide Filter "in Reihe"
geschaltet und die verschiedenen
"Stärke"-Stufen miteinander verglichen.
Vor allem in Hinblick auf die Filterung von sehr leisen,
im UKW Rauschen untergehenden
Phoniesignalen.
Weniger auf die Filterung von Störgeräuschen, wie sie im
Kurzwellenbereich sehr stark vorkommen
aber außerhalb von Contesten im UKW bereich nicht
vorkommen.
Frage:
Welcher Filter kann, mit welcher Stufeneinstellung, z.B.
bei einem sehr leisen CQ-Ruf
das Rauschen so gut reduzieren, dass das Rufzeichen des
CQ Rufes gut verstanden werden kann.
Bei beiden DSP Filter ist es möglich die Stärke der
Filterung extrem stark einzustellen.
Schon bei sehr kleinen Einstellungen wird das
Audiorauschen bei beiden Filtern deutlich reduziert.
Ab Einstellung ca. >50% der Lingua DSP und ab Stufe
7(von10) der Icom IC9700 NoiseReduction
entstehen störende Klickgeräusche und Verzerrungen, so
dass die Verständlichkeit bereits darunter leidet.
Und das (überraschende) Ergebnis ?
Beide Filter in Kombination mit leichten Einstellungen
(Lingua Drehregler bei ca. 25%, Icom NR max. Stufe 6)
ergaben ein faszinierend gutes Ergebnis.
Die beiden unten aufgeführten Audiobeispiele wurde etwas
zu leise, digital mittels Soundkarteneingang
am PC aufgezeichnet. In der Praxis ist das Ergebnis
sogar noch minimal besser.
Achtung:
1.
Die Audioaufnahmen wurden in Antennenrichtungen
vorgenommen, in denen bei meinem QTH nur ein
Grundrauschen zu hören ist und keine erhöhtes Rauschen
aufgrund verschiedener Störquellen vorhanden ist.
Ohne Antennenvorverstärker.
Es wurden bewusst sehr leise Signale ausgewählt, die im
üblicherweise im Rauschen untergehen,
um die Wirksamkeit der Filter zu testen.
2.
Um eine bessere und vor allem faire Vergleichbarkeit der
gefilterten und ungefilterten Signale
zu ermöglichen, wurden die Audiopegel auf das gleiche
Level angehoben (normalisiert).
Beide Filter reduzieren deutlich die Lautstärke des
Signals, so dass in der Praxis der Lautstärkeregler
deutlich höher eingestellt wird.
Was zu Problemen im Funkalltag, wie plötzlich
auftretende starke Signale führte und schlussendlich
zum späteren Einsatz eines Audio-Limiters.
(näheres demnächst weiter unten auf dieser Seite)
Audiofile als Download
(wird nicht automatisch im Browser gestartet,
wegen großer Lautstärke des Audiofiles)
Sekunde 0-3
Original ohne Filter(externe AudioDSP und
NoiseReduction(Stufe5) des IC9700 ausgeschaltet)
Sekunde 3-7
NoiseReduction(Stufe5) des IC9700 eingeschaltet
Sekunde 7-11
NoiseReduction(Stufe5) des IC9700 eingeschaltet
und
am Kopfhörerausgang des IC9700 angeschlossene
externe AudioDSP(Lingua Stufe 1/4) zugeschaltet
Audiofile
als Download
(wird nicht automatisch im Browser gestartet,
wegen großer Lautstärke des Audiofiles)
Sekunde 0-6
NoiseReduction(Stufe6) des IC9700 und am
Kopfhörerausgang des IC9700 angeschlossene
externe AudioDSP(Lingua) eingeschaltet
Sekunde 6-9
externe AudioDSP wird ausgeschaltet,
NoiseReduction(Stufe6) des IC9700 noch
eingeschaltet
Sekunde 9-13
Original ohne Filter (externe AudioDSP und
NoiseReduction(Stufe6) des IC9700 ausgeschaltet)
Audio Limiter
Starke Entrauschung mit zwei gleichzeitig (recht stark
eingestellten) eingeschalteten Filtern,
NoiseReduction des IC9700/Stufe6) und Lingua (ca. 1/3).
Ein typischer Fall von starken, plötzlich auftretenden
lauten Signalen und
dem Vorteile eines eines Audio-Limiters
(Lautstärkenbegrenzer).
Es gibt einige kleiner Audio-Limiter aus dem
proffesionellen Audiobereich.
Aber selbst gebraucht liegen diese Audio-Limiter häufig
bei mindestens 80Euro.
Eine günstige Alternative ist der Audio-Limiter-Bausatz
(AL100) der Firma ELV.
Mit ein klein wenig Löterfahrung lässt dieser sich
leicht zusammenbauen.
Preislich liegt der Audio-Limiter-Bausatz inkl. Gehäuse
und Portokosten bei ca. 40 Euro.

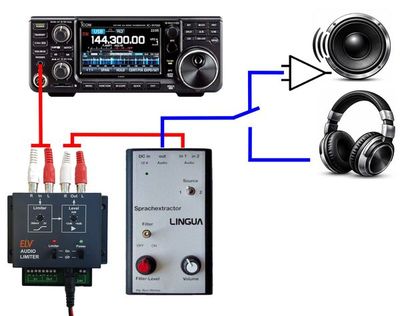

Aufbau:
Audio-Limiter wurde
am Kopfhörerausgang des IC9700 angeschlosen.
(IC9700 Lautstärkeregler auf ca. 10Uhr
Noisereduction Stufe 5 oder 6)
Einstellungen des Limiters:
Eingang 300mV (Poti-Stellung)
Ausgang 300mV (Poti-Stellung)
Limiter Ausgang auf AudioDSP(Lingua) Eingang
Einstellungen der Audio-DSP(Linugua):
Lautstärkeregler auf ca. 8Uhr
Filterregler 9 bis 12Uhr
Lautsprecher: USB Lautsprecher
Kopfhörer:
Preisgünstiger Noise-Canceling(NC) Kopfhörer
(40-80 Euro)
NC nur eingeschaltet bei Verwendung
der etwas lauten HF-Endstufe (Lüfter !)
Aktuell wird das
Video im
Internetbrowser zwar abgespielt,
allerdings wird der Ton
(im Mozilla Browser) nicht wiedergegeben.
Als Alternative das Video herunterladen und in
einem Videoplayer starten.
00:00
- 00:07
CQ Ruf DC5GA. In den Audiospitzen schaltet sich
der Audiolimiter zu (rote LED) um die Lautstärke
zu begrenzen
(Man beachte das sehr leise Signal im
Audio-Wasserfall)
00:08 - 00:12
Hineinpfeifen und lautes Oooola AUF DER
ANRUFFREQUENZ
00:15 - 00:28 Ansteigendes QSO
Signal aufgrund Flugzeugscatterausbreitung aus
ca. 250km
(ab
00:25 deutlich lauter mit S3 Signal)
00:22 - 00:43
Ab 00:22 im Hintergrund wieder DC5GA mit CQ
00:45 - 00:48
DB6NT
00:54 - 01:01
QSO Signal aufgrund Flugzeugscatterausbreitung
aus ca. 250km
01:01 - 01:04
Und der nächste CQ Ruf von DC5GA direkt im
Anschluss ist wieder gut zu hören,
obwohl kurz zuvor das "Flugzeugscatter"-QSO
recht laut war (Limiter aktiv)
01:06 - 01:21 "Flugzeugscatter"-QSO
und CQ-Ruf DC5GA gleichzeitig
01:27 - 01:27
CQ Ruf DC5GA. In den Audiospitzen schaltet
sich der Audiolimiter zu
01:44 - 02:02
"Flugzeugscatter"-QSO und CQ-Ruf DC5GA
gleichzeit
Hinweis:
Am CQ Ruf von DC5GA sieht man sehr schön die Vorteile
des Audio-Limiters.
Alex sein CQ Ruf ist auch zwischen den sehr lauten
Signalen bei 00:15 - 00:28 immer wieder
in den pause zu hören.
In der Proxis hätte man vor allem mit Kopfhörer, den
Lautstärkepegel deutlich verringert,
so dass der CQ ruf von DC5GA untergegangen wäre.
Zur Info:
Aufnahme ist nicht gestellt und live passiert.
Da die Situation spontan mit dem Smartphone
aufgezeichnet wurde, wurde der Laustärkeregler des
Lingua
stärker als normal (für Kopfhörer) aufgedreht. Da der
Ton über einen USB Lautsprecher (Analogeingang)
wiedergegeben wurde, ist ds Audiosignal übersteuert.
Zusätzlich wurde das AAC/Audiosignal nachträglich aus
dem Video extrahiert, die Lautstärke
angehoben(normalisiert) und im WAV. Format wieder in das
Video integriert.
Bei neukomprimierung wie z.B. MP3 wäre das Rasuchen und
das Audiosignal stark verändert worden.
Nachteilig ist dadurch natürlich
Aufbau:
- IC9700 mit eingeschalteter NoiseReduction (Stufe6)
- am Kopfhörerausgang des IC9700 angeschlossener
Audio-Audiolimiter
(Potieinstellungen:Limitereingang auf 300mV /
Ausgangslevel 0dB)
- am Audio-Audiolimiter angeschlossene Audio DSP (Lingua
V6 / Filter-Level ca. 1/3)

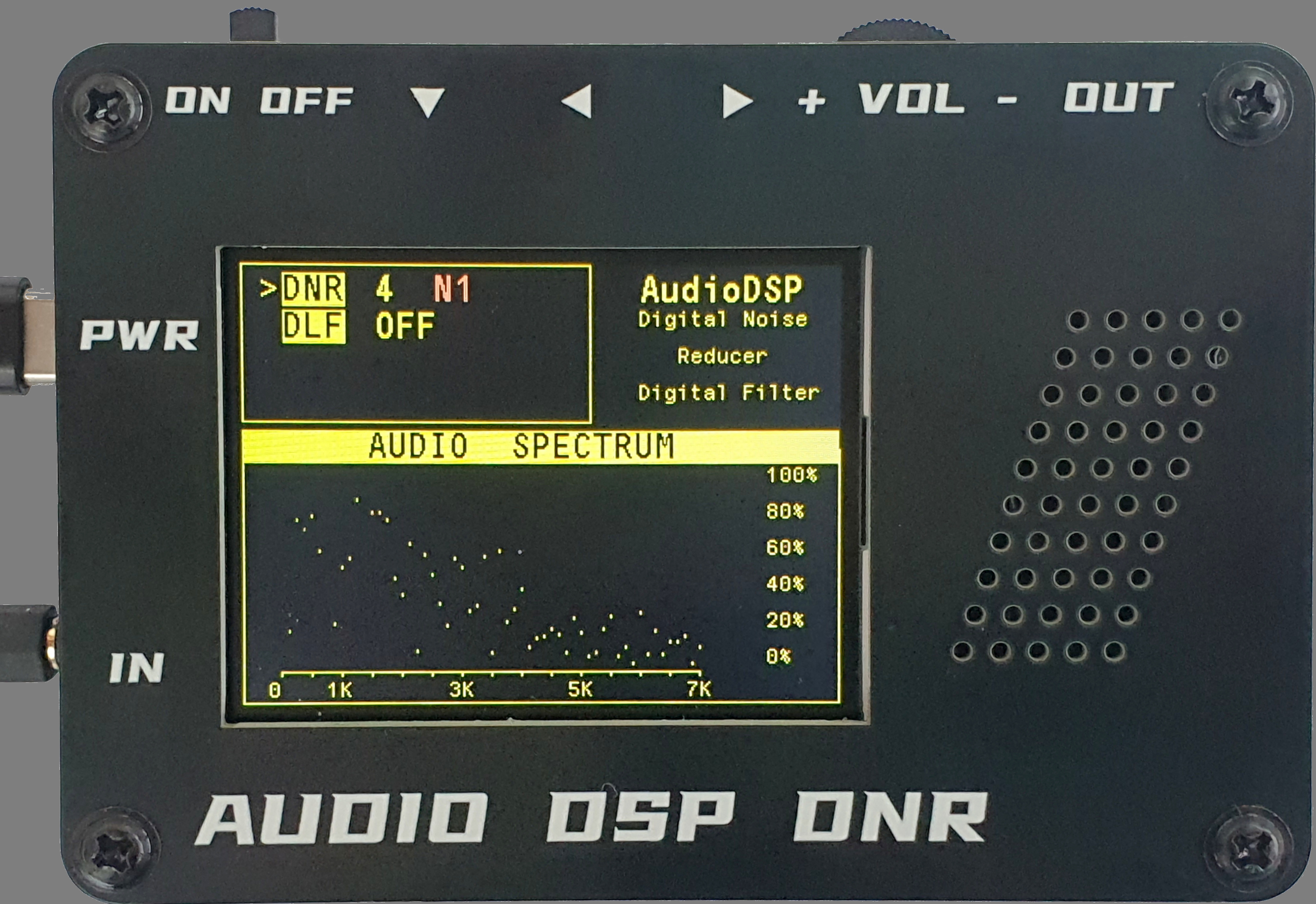

Hardware DSP-Audiofilter "Audio DSP DNR"
Im
Internet für ca. 80-90 Euro erhältliche
Audio noise reduction DSP
"Audio DSP DNR"
zum entrauschen von Audiosignalen.
Im
Display wird der Ausgangspegel
über den Frequenzbereich bis 7KHz
angezeigt
Die Stärke der Audio noise reduction
ist in 10 Stufen einstellbar.
Ideal hat sich Stufe 4 bei
Empfang von KW Radio herausgestellt.
Zusätzlich kann ein Tiefpass
in den Stufen
6KHz/3,5KHz/2,4KHz/2KHz/
1,8KHz/1KHz/0,7KHz/0,5KHz
eingestellt werden
Praktisch:
Bei
Eingangs-Übersteuerung erscheint eine
Warnung im Display
auf 6035 KHz in AM Modulation
vermutlich Voice of America (?)
in Ukrainischer Spache (?)

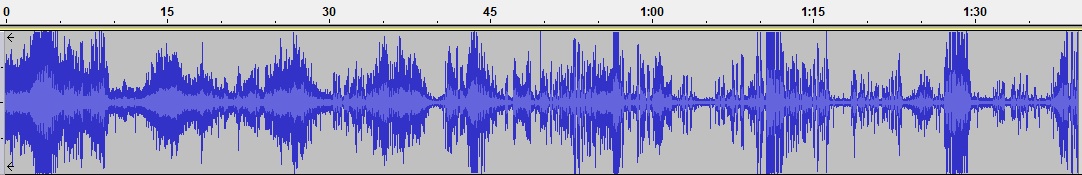

Als Audiobeispiel eines KW Radiosenders
zufällig gefunden.
Nur als Beipiel herausgesucht für Testaufnahmen
mit dem DSP Audiofilter "Audio DSP DNR"
Wer es versteht kann sich bei mir gerne melden.
Ich hoffe einmal keine Propaganda etc.
UKW Relais mit FM Modulaltion.
Praktischerweise haben die OMs
ein intensives
"schwizerdütsch" gesprochen, so
dass der Inhalt des QSOs
nicht ablenkt für den vergleich der
Filtereinstellungen.
Das FM Signal wurde von seiner Signalstärke so
eingestellt, dass das FM Signal zwar ein
deutliches
Rauschen zeigt, aber noch lesbar war.
Im Unterschied zu SSB Signalen sind FM Signale
bei nur minimal stärkerem Rauschen "gefühlt"
schlagartig
nicht mehr lesbar.
Aufgrund der Modulationsart ist dieser Übergang
bei SSB Signalen deutlich fließender.
Auch die oben genanten DSP Filter, können bei
stark verrauschten FM Signalen nicht
annähernd so viel "herausholen"
wie bei SSB Signalen.

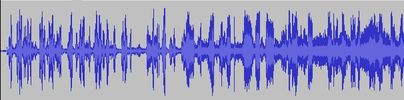

Zum direkten Vergleichen der verschiedenen
Filtereinstellungen,
habe ich 8x den gleichen QSO Ausschnitt vom
Transceiver abspielen lassen und
mit verschiedenen Filtereinstellungen
erneut aufgezeichnet:
0:00 - 0:10 ohne Filter
0:10 - 0:17 mit Stufe 1
0:17 - 0:26 mit Stufe 1+Tiefpass 2,4khz
0:26 - 0:36 mit Stufe 4
0:36 - 0:45 mit Stufe 4 + Tiefpass 2,4khz
0:45 - 0:54 mit Stufe 6
0:54 - 1:02 mit Stufe 6 + Tiefpass 2,4khz
1:02 - 1:10 nur Tiefpass 2,4khz
Eine Pegelanpassung (normalisierung)
wie bei den oberen beiden Filteraufnahmen
habe ich hier nicht vorgenommen.
Fazit nach den ersten beiden Tests:
Bei verrauschten AM und FM Signalen ergibt
sich ein deutlich
angenehmerers Hörerlebnis. Vorallem die beim
Kurzwellenradio
häufig vorkommenden starken Rauscheinbrüche oder
Pfeiftöne werden fast immer komplett
weggefiltert.
Auch das verrauschte FM Signal ist angenehmer
und
leichter zu lesen.
Wer Interesse an dieser DSP hat, kann sich
gerne
bei mir melden. Der "Audio DSP DNR" Filtersteht zum Verkauf,
da ich es
nur zu Testzwecken für die Audioaufnahmen (für
den direkten
Vergleich und als evtl. Alternative zum Lingua)
gekauft habe.
Hinweis:
Erste Versuche mit SSB Signalen
im UKW bereich (2m) waren sehr enttäuschend
So wie das Frequenzspektrum im Display schon
vermutem lässt, ist diese DSP vermutlich eher
für breitbandige
Audiosignale ausgelegt.
Audio SSB-Signale werden von mir
noch einmal getestet und die Audioaufnahmen
hier veröffentlicht.

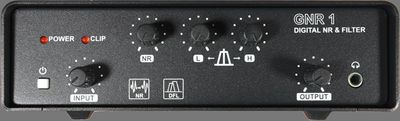

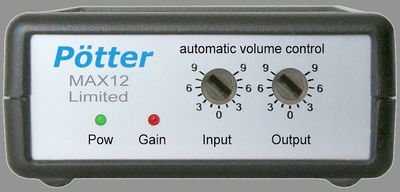

weitere Noise Reduction
DSPs und Limiter
Die in der unteren Tabelle aufgeführten Geräte sind von
mir im Internet gefundene DSP NR Filter.
Bitte gebt mir Bescheid wenn ihr eines der Geräte besitz
und Erfahrungen oder sogar Testaufnahmen
zu dieser homepage beisteuernd könnt.
ADSP-2
(keine eigenen Erfahrung)
Kurzfassung (KI) zum ADSP-2
Typische Eigenschaften:
- 2 Stufen Noise Reduction: 13 dB und 26 dB
- Sprachbandfilter etwa 300–2100 Hz
- automatische DSP-Rauschunterdrückung
- für SSB, AM, FM und CW geeignet
Der Effekt ist ähnlich wie bei:
- externen DSP-Filtern
- oder der Noise Reduction moderner Transceiver
Preis:
ca.170 Euro
Timewave
DSP‑599ZX
Kurzfassung (KI)
zum Timewave DSP‑599ZX
Zweck:
Reduziert Rauschen (QRN) und Störungen (QRM) in
der Audio-NF.
Wichtige Funktionen:
- Adaptive Noise Reduction: bis etwa 20 dB
Rauschreduktion.
- Automatische und manuelle Notch-Filter: bis 50
dB
- Unterdrückung von Pfeiftönen/Heterodynen.
- Tunable Bandpass-Filter für Sprache,
CW und Daten (200–5000 Hz).
- Sehr schmale CW-Filter: 10–600 Hz zum
Herausfiltern schwacher Signale.
- Speicher für Einstellungen (6 Presets) und
LCD-Anzeige.
Besonderheiten
- arbeitet mit 16-Bit-DSP-Prozessor (ADSP-2181).
- kann gleichzeitig Noise Reduction,
Notch-Filter und Bandpassfilter einsetzen.
- enthält zusätzlich Audio-Messgeräte (Generator
& Millivoltmeter) für Funk-Setup.
Praxis-Einordnung
Klassiker aus den 1990er-/2000er-Jahren im
Amateurfunk.
Kurzfazit:
Ein sehr leistungsfähiger externer
DSP-Signalprozessor für SSB/CW-Empfang, deutlich
flexibler als einfache Noise-Reducer – aber
größer und komplexer zu bedienen.
Preis:
Ursprünglich sehr teures Gerät im Bereich 700€
Xiegu
GNR1 noisereduction DSP
Eines der evtl. interessantesten weiteren Geräte
KI Zusammenfassung (aus
Erfahrungsberichten):
Xiegu GNR1 wird in vielen Erfahrungsberichten
als sehr wirkungsvolles DSP‑Rauschfilter für
Sprache gelobt.
- Deutliche Verbesserung des
Signal‑Rausch‑Abstands, Sprache wird
deutlich
klarer und verständlicher, z.B. bei
schwachen
oder im Bandrauschen „vergrabenen“
SSB‑Signalen.
Oft deutlich besser als eingebaute NR
älterer
Geräte.
- Rauschunterdrückung (NR) wird mehrfach als
„erste Klasse“ bzw. „wahnsinnig gut“
beschrieben,
Bandrauschen wird stark reduziert, ohne
die
Verständlichkeit stark zu verschlechtern.
- externe Lautsprecher werden mit bis zu 3 W
versorgt
- inkl. stufenlosem Hoch- und Tiefpass
Preis
150-160 €
JPS NTS-1 DSP Audiofilter
Audio Limiter Pötter Max12
Einer der wenigen Limiter, der nicht
aus dem Profi-Musikbereich kommt
Preis ca. 120 €
Audiofilter mit
PC-Soundkarte
Digitales filtern
und endrauschen von
Audiosignalen
Wer
schon immer einmal mit DSP Filtern
(Bandbreite, endrauschen etc.)
experimentieren wollte, aber die Kosten
der Hardware scheute, sollte erst einmal
softwarebasierte DSP Programme
verwenden.
Real Time Audio Spektrum Analyzer mit
Wasserfalldiagramm Spectrum
Lab oder Spectran
Mit dieser Software könne z.B.
Flugzeugreflektionen auf
UKW z.B. von Baken oder dem Graves Radar
in einem Wasserfalldiagram angezeigt werden.
